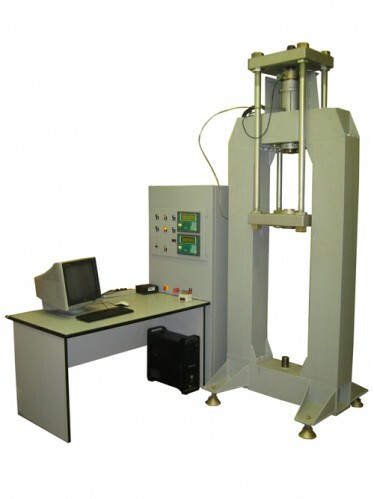

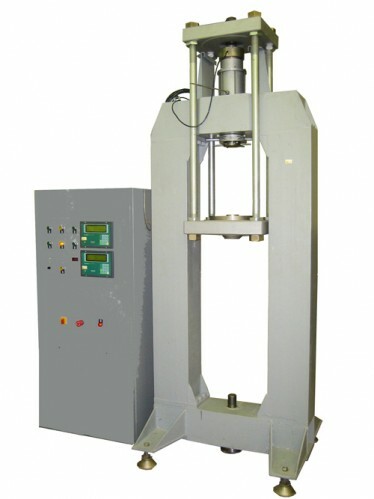

Эталонная силозадающая машина с гидравлическим умножающим устройством ЭСМГ-50ТМ
Описание
Машина предназначена для поверки или калибровки крановых весов, силоизмерительных и весоизмерительных датчиков растяжения и сжатия.
Принцип действия машины основан на методе сличения выходного сигнала поверяемого датчика или весов с выходным сигналом образцового динамометра, при их одновременном нагружении одной и той же нагрузкой.
Схема скомпонована таким образом, что нагружающий цилиндр, поверяемый датчик (поверяемые весы) и образцовый динамометр посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, созданной нагружающим силовым цилиндром.
Технические характеристики
| Диапазон воспроизведения нагрузки (максимально), тс |
от 0 до 50 |
| Скорость изменения нагрузки, кгс/сек |
0÷400 |
| Минимальное время нагружения от 0 до 20тс, сек |
90 |
| Минимальное время нагружения от 0 до 50 тс, сек |
200 |
| Предел допускаемого значения систематической составляющей погрешности, % от номинальной нагрузки |
±0,01 |
|
Предел допускаемого значения среднего квадратического отклонения (СКО) случайной составляющей погрешности, % от номинальной нагрузки:
|
±0,02 ±0,01 |
|
Питание от трёхфазной сети переменного тока с параметрами:
|
380 50 2 |
| Диапазон рабочих температур, °С |
от +15 до +35 |
|
Габаритные размеры силовой части, мм, не более:
|
2720 1020 840 |
|
Габариты шкафа управления, мм, не более:
|
1700 760 540 |
| Наибольшая высота рабочей зоны для испытаний на сжатие, мм |
440 |
|
Наибольшая высота рабочей зоны для испытаний на растяжение, мм |
1100 |
|
Масса, кг, не более:
|
1000 250 |
Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
Комплектация
-
Силовая часть машины
-
Шкаф управления
-
Комплект образцовых динамометров
-
Компьютер
-
Программное обеспечение
-
Оснастка для комплекта образцовых динамометров
-
Эксплуатационная документация
